Tira de aluminio para bobinado de transformador
2017-08-03 10:13
De aluminio plano / tira plana de aluminio en China

bobinado de transformador

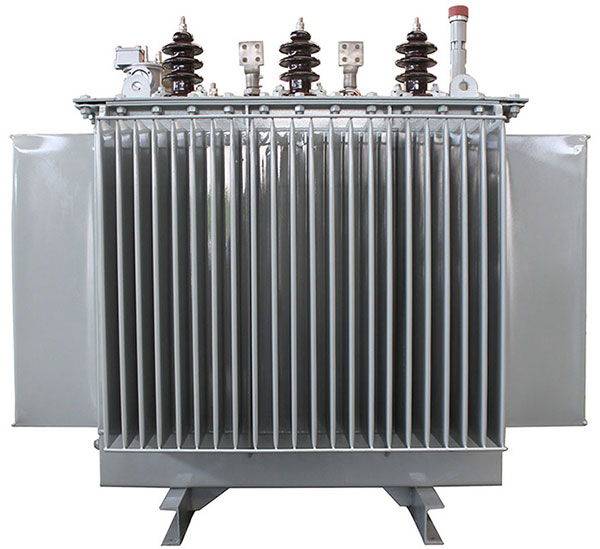

     La tira de transformador se utiliza en transformadores para la ingeniería eléctrica y en la distribución de energía, lo que significa en centrales eléctricas y subestaciones, en redes locales de distribución, en energía eólica, plantas industriales y adaptadores de potencia pertenecientes a dispositivos electrónicos.

Tira de aluminio

Especificaciones del aluminio del transformador Nombre del producto
Transformador de aluminio

TÍTULO
Henan Signi Aluminio Co, Ltd

1.Aplicación
Esta especificación especifica la hoja de aluminio usada como conductores para los transformadores
  (En lo sucesivo abreviado como "lámina").

2. Dimensiones aplicables
La dimensión aplicable de la hoja se ajustará a la tabla 1.
Table 1
  Unit : mm
Espesor 0.3 to 2.4
Ancho 25 to 1250

3.Outline de la calidad
3.1 La composición química del producto deberá ajustarse al cuadro 2.
Table 2
   Unit : peso  %
Si Fe Cu Mn Mg Cr Zn Ti Others Al
Individual Total
max.
0.2
max.
0.25
max.
0.04
max.
0.03
max.
0.03
- max.
0.04
max.
0.03
max.
0.03
- min.
99.65

3.2 Las propiedades mecánicas y la conductividad eléctrica deberán ajustarse a la Tabla 3.

Tabla 3
Espesor Resistencia a la tracciónN/mm2(MPa) Elongación
%
Curvado de 180 pandeos dentro del radio Conductividad eléctrica
% A 20 ° C

Encima 0.3 to 0.5   Menos que 75 25min.   Contacto cercano   62.5min
Encima0.5 to 0.8 Menos que 75 30min. Contacto cercano   62.5min.
Encima0.8 to 1.3   Menos que 75 35min.   Contacto cercano   62.5min.
Encima 1.3 to 2.0   Menos que 75 35min.   Contacto cercano   62.5min.
Encima2.0 to 2.4   Menos que 75 35min.   Contacto cercano   62.5min.

3.3 Las dimensiones deberán ajustarse a la Tabla 4, que indica tolerancias dimensionales.
   Table 4
Unit : mm
Thickness Tolerance in thickness Tolerance in width
Guaranteed value - 25 to 300 Over 300
to 600
Over 600
to 1250
Over 0.3 to 0.5 ±0.02   ±0.3 ±0.5 ±1.0
Over 0.5 to 0.8 ±0.03   ±0.3 ±0.5 ±1.0
Over 0.8 to 1.3 ±0.04   ±0.3 ±0.5 ±1.0
Over 1.3 to 2.0 ±0.04   ±0.3 ±0.5 ±1.0
Over 2.0 to 2.4 ±0.05   ±0.3 ±0.5 ±1.0

3.4 El diámetro interior, el diámetro exterior y el peso unitario se ajustarán a la tabla 5.
Diámetro interno Diámetro exterior Remarks
150mm, 305mm 1200mm Núcleo de papel. La demanda especial podría ser hablar.
505mm
Nota: La clasificación de la Tabla 5 puede no tenerse en cuenta si se especifica lo contrario.

3.5 La deformación de la bobina se ajustará a la Tabla 6.
Tabla 6.
- -
Deformación del diámetro interior (Max. - Min.) < 10

3.6 Bobinado de la bobina
El devanado de la bobina será el siguiente.

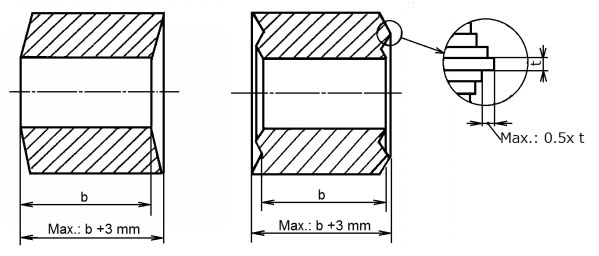

tiras de aluminio

3.7 Hoja de aislamiento de interfase
  La hoja aislante de interfase para la protección de aluminio es innecesaria.

4. Apariencia externa, ETC.
(1) Las superficies de la lámina deben estar limpias y lisas y estar libres de defectos nocivos para el uso tales como
Como arrugas, distorsiones y defectos. El borde de lámina, en particular, estará libre de defectos.
(2) La lámina estará libre de adhe- sión de sustancias nocivas para su uso, tales como aceite, grasa,
Agua jabonosa y polvo metálico.
(3) El borde de la hoja deberá estar de acuerdo con las siguientes condiciones.

Faja de precisión:
Todos los tamaños (esquemático)

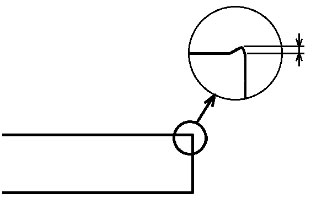

Máx. Tamaño de rebabas 3% de grosor o máx. 0,05 mm.

aluminio en rollo

La calidad del borde deberá cumplir con la tabla a continuación.

Table 7
  Formas seccionales del borde de la hoja
Aceptar
Rechazar

5. Pruebas e inspecciones
1) Inspección de la apariencia externa
Los defectos en la calidad especificada en el punto 4 no se encontrarán como resultado de la inspección visual e inspección por sensación de la mano.
2) Prueba química
El resultado de la prueba deberá ser conforme a GB / T3190.
3) Prueba de resistencia a la tracción y elongación
El resultado de la prueba se ajustará a la norma GB / T228.
4) Prueba de conductividad eléctrica
El resultado de la prueba deberá ajustarse al Apéndice 1.
5) Inspección dimensional
La medida del grosor y la anchura se tomarán con micrómetros, pinzas correderas, cinta métrica, recta, etc.

6. Embalaje
Se hará el embalaje que el eje central del rollo se haga en la dirección horizontal

rollo aluminio

El ojo a la pared y el ojo al embalaje del cielo están disponibles para nosotros.
Se fabricarán envases a prueba de humedad para la entrega por conveniencia de transporte y manipulación y
También con el fin de no permitir la aparición de desenrollamiento, oxidación, daños, etc. en las ocasiones de almacenamiento,
Transporte, almacenaje, etc.

7. Registro de prueba
La inspección y los ensayos descritos en el punto 5 se realizarán en cada uno de ellos.
Tamaño de la hoja de aluminio y se llevará a cabo en cada entrega.
El registro de la prueba incluirá el resultado de los ensayos y la inspección y se presentará con la factura.

8. Marcado
Las siguientes materias se marcarán por un método adecuado en lugares fáciles de ver de cada lámina
Y el paquete.
1) Tipo y grado
2) Dimensiones y calidad (en el frente y el lado opuesto)
3) Mes de producción y número de serie
4) Nombre del fabricante
5) Peso bruto.
6) Peso Neto.

  1. Slitting Machine
Nombre de la máquina Grosor de corte
HLSF1400 Thickness ≦1.0mm
1850 Thickness >1.0mm

chapa de aluminio en rollo


10. APÉNDICE
  APÉNDICE 1
Método para medir la conductividad eléctrica
La muestra de ensayo deberá tener una longitud de 300 mm o más como norma. La resistencia eléctrica deberá
Medida en una cámara de temperatura constante de 15-20 ° C.

bobinado de transformador

... en el caso del método del área de sección media

Foil de aluminio

... en caso de superposición del método

Dónde; Rt: Resistencia eléctrica del espécimen a t ° C (Ω)
1: Longitud de la sección de medición de la resistencia eléctrica (m)
M: Peso de la muestra (g)
2: Longitud del espécimen (m)
A: Área de sección media de la muestra (mm2)
A: 0,017241
C: 0,04655 (suponiendo que la gravedad específica es 2,7)
Α20: Coeficiente de temperatura de masa constante a 20 ° C
