Placa aluminio para soldar
Aluminio Foil Fin Stock
2017-08-04 11:25
      Las bobinas de aluminio con aletas se utilizan en una variedad de construcciones de intercambio de calor donde la función básica de la aleta de aluminio es conducir eficientemente (transferir) el calor. Ejemplos de estas aplicaciones de intercambiador de calor son aletas de aluminio para bobinas de evaporador y condensador en la mayoría de las unidades de aire acondicionado residenciales, automotrices y comerciales. Además, aletas de aluminio se utilizan en humidificadores, deshumidificadores, calentadores de zócalo de varios tipos, y otros equipos.

     El diseño real de las aletas varía de las construcciones patentadas de la "herida espiral" o de la "aleta del giro" al montaje más tradicional de la aleta de placa. Independientemente del diseño, la función de la aleta de aluminio es esencialmente la misma.

  Se emplean generalmente aleaciones comerciales de aluminio de mayor pureza, principalmente 8011, 1100 y 7072. Se utilizan cantidades más pequeñas de aleaciones 1145, 3003 y 5005 para aplicaciones especializadas de almacenamiento de aletas.

Especificaciones de Aluminum Fin Stock

  Specs(mm) Tolerance(mm) Remark
Thickness 0.105/0.115 +0-0.004
Thickness 0.095, 0.125 ±0.003
Width 355,390,405,465,470,540,695,
925,1066,416,490,902,1070
±1.0
Surface Roughness 0.3--0.5um ±2
Inner Diameter 152
Outer Diameter 800--1100 (Suitable for: 540mm, 695mm, 902mm,
 925mm,1066mm, 1070mm)
Coil weight less
 than 2 tonne
700--1000 (Suitable for: 355mm,390mm,
405mm,465mm,470mm)
Coil weight less
 than 2 tonne

Alloy   Temper Tension
Strength(MPa)
Elongation(%) Thickness
tolerance
Width
Tolerance
Cupping  Value
8011 H22 110-120 ≥20% ±3% ±1mm ≥6
8011 H24 120-130 ≥18% ±3% ±1mm ≥6
3102 H26 130-140 ≥15% ±3% ±1mm ≥5.5

Hilo de aluminio hidrófilo normal (azul)
Laca revestida Película de un solo lado
Espesor
Película hidrófila
Espesor de un solo lado
Recubrimiento anticorrosivo Hidrófilo
Ángulo
 Resistencia alcalina
Hui Gu 0.8-1.4um 0.14-0.27um 0.66-1.13um ≤10° 10%nNaOH
20minutes
at 25℃


Alta Corrosión de Aluminio Hidrofílico (Dorado):
Laca revestida Película de un solo lado
Espesor
Película hidrófila
Espesor de un solo lado
Recubrimiento anticorrosivo Hidrófilo
Ángulo
 Resistencia alcalina
Hui Gu 1.27-1.86um 0.14-0.27um 1.13-1.59um ≤10° 10%nNaOH 20minutes at 25℃

ESPECIFICACIONES TÉCNICAS DE ENTREGA

NOMBRE DEL PRODUCTO: ALUMINIUM FIN STOCK (BARE E HYDROPHILIC)

1. HIDRÓFILICO PRE-REVESTIMIENTO FINAL

2. BARE Aluminum FIN STOCK

3. GAMA DE APLICACIONES

ESTA ESPECIFICACIÓN SE APLICA PARA LOS INTERCAMBIADORES DE CALOR AL FIN DE ACONDICIONADORES DE AIRE.

4. COMPOSICIÓN QUÍMICA

Alloy Si Fe Cu Mn Mg Cr Zn Ti Others Al
Tag No.                 Per Total
8011 0.50  0.9 0.6  1.0 0.10 0.20 0.05 0.05 0.10 0.08 0.05 0.15 Balance
Observaciones en la tabla, si hay límite superior e inferior del contenido, es el elemento de la aleación si el contenido es un solo valor, el aluminio será límite mínimo que el otro elemento de la impureza será límite máximo.

5. DESEMPEÑO MECÁNICO
ALLOY
NO
TEMPLE ESPESOR TENSILIDAD (Mpa) ELONGACIÓN(%) ERICHSEN (mm)


8011 O 0.095-0.130 85-105 ≥18 ≥6.0
8011 O 0.130-0.160 85-105 ≥19 ≥6.5
8011 O 0.160-0.200 85-105 ≥20 ≥6.8
8011 H22 0.100-0.130 100-130 ≥17 ≥6.0
8011 H22 0.130-0.160 100-130 ≥18 ≥6.2
8011 H22 0.160-0.200 100-130 ≥19 ≥6.5
8011 H24 0.100-0.130 115-140 ≥15 ≥5.5
8011 H24 0.130-0.160 115-140 ≥16 ≥6.0
MÉTODOS DE ENSAYO  GB/T228-2002  YS/T419-2000



6. RENDIMIENTO DEL REVESTIMIENTO

6.1 ESTRUCTURA DE REVESTIMIENTO


6.2 TIPOS DE REVESTIMIENTO

(1) PELÍCULA CON RESISTENCIA CORROSIVA RESINA ORGÁNICA

(2) PELÍCULA HIDRÓFILICA RESINA ORGÁNICA

6.3 RESULTADO DEL REVESTIMIENTO
SERIAL NO ITEMS MÉTODOS DE ENSAYO RESULTADOS
1 SUPERFICIES Y
APARIENCIA
Por los ojos ORO, AZUL
NEGRO
2 ESPESOR DE LA PELÍCULA CALCULADO DESDE
PESO DE LA PELÍCULA
2—3µm
3 ORIGINAL
HIDROPILIDAD
PRUEBE LA HIDROPILIDAD DIRECTAMENTE ≥8mm
4 INICIAL
HIDROPILIDAD
DIP IN VAPORING OIL 3min (20 ± 15) → VERTICAL
SITUACIÓN 7min A TEMPERATURA NORMAL →
210 ± 10 DRY 2min → DIP EN AGUA PURA 10min
→ SECAR 10min / CICLO A TEMPERATURA NORMAL,
10CIRCULO → HIDRÓFILIDAD DE PRUEBA.
≥6.0mm
5 RESISTENCIA SALT-SPRAY JIS - Z - 2371 (5% x 35 x 72) JIS - Z - 2371 (5% x 35 x 72 HOURAS)
SPRAY DE SAL CONTINUO
≥R.NO9.5
6 RESISTENTE AL CALOR A : 200  ×10MINS
B : 400  ×10MINS
A : SIN CAMBIOS
B: TURNS LIGHT BROWN
7 RESISTENTE AL ACEITE DIP IN PRESS OIL 24HOURS → LAVADO EN AGUA DE FLUJO → PEELTEST Sin demora
8 FUERZA ADHESIVA A. CURVADO 180 °
B. PRUEBA DE PEEL
C. VALOR DE ERICHSEN = 5MM
100% NO DELAMINACIÓN
9 OLOR POR NARIZ DESPUÉS DE DERRAMARSE EN AGUA Y SECARSE NATURALMENTE Sin olor

7.
7.1 TAMAÑO Y TOLERANCIA
ESPESOR ANCHO
TAMAÑO TOLERENCIA TAMAÑO TOLERENCIA
0.095-0.20 ±5% 150-1400 ±1

7.2 diámetro externo del núcleo del tubo y rollo de correspondencia

UNIDAD: mm
Material del núcleo del tubo: Aluminio o acero
Diámetro interior del tubo: 150, 152.4 , 200
Correspondiente φ150 φ152,4 φ200tube núcleo,
Rollo máximo diámetro exterior:
1200

8. SUPERFICIAS Y APARIENCIA

1. NO LIMPIE NINGUNA COLA DE PESCADO DOBLANDO EL RASGUÑO Y OTROS PADRONES.
2. NO HAY COSAS ADHENSIVAS EN LA SUPERFICIE NO HAY CAMBIOS DE COLOR.
3. LOS LADOS PLANOS DEBEN SER LISOS Y NO HAY FALLAS EN LOS LADOS.
4. NO HAY DIFERENCIA APARENTE DE COLOR ENTRE BOBINAS O ENTRE CAPAS DE CADA BOBINA.
9. DEMANDAS DE PAQUETE Y OTROS

PAQUETE DE EXPORTACIÓN ESTÁNDAR UTILIZANDO PALETAS DE MADERA FUMIGADAS.

10. CONDICIONES DE ALMACENAMIENTO WARE HOUSE PARA EL ALMACENAMIENTO DE LARGA TIEMPO DEBE REUNIR LOS REQUERIMIENTOS SEGÚN LO SIGUE

1. LIMPIE LA HUMEDAD SECA ≤65% NINGÚN GAS CORROSIVO.
2. CAPACIDAD DE PREVENIR LA NIEVE DE LA LLUVIA Y AGUA DE PERMEANCE.
3. NINGÚN OTRO MATERIAL QUÍMICO ACTIVO O MATERIALES HUMIDOS.

11. TAB LA LENGÜETA DE CADA BOBINA DEBE INCLUIR LOS CONTENIDOS COMO SE SIGUE

1. NOMBRE DEL PRODUCTO
2. ALEACIÓN Y TEMPERATURA
3. ESPECIFICACIONES DEL PRODUCTO
4. LOTE NO
5. PESO NETO
6. FECHA DE ENVASADO

12. CERTIFICADO DE CALIDAD SEGÚN EL CONTENIDO DEBE SER INDICADO EN CERTIFICADO DE CALIDAD.

1. NOMBRE DEL PRODUCTO
2. ALEACIÓN Y TEMPERATURA
3. ESPECIFICACIÓN
4. TENSILIDAD
5. ELONGACIÓN
6. ERICHSEN
7. CALIDAD DE REVESTIMIENTO APARIENCIA Y RENDIMIENTO
8. LOTE NO
9. PESO NETO

13. OTROS LOS ARTÍCULOS INCLUIDOS EN LA ESPECIFICACIÓN DEBEN SER OBSERVADOS POR DOS PARTES, CUALQUIER PROBLEMA DEBE SER DECLARADO POR NEGOCIACIÓN.

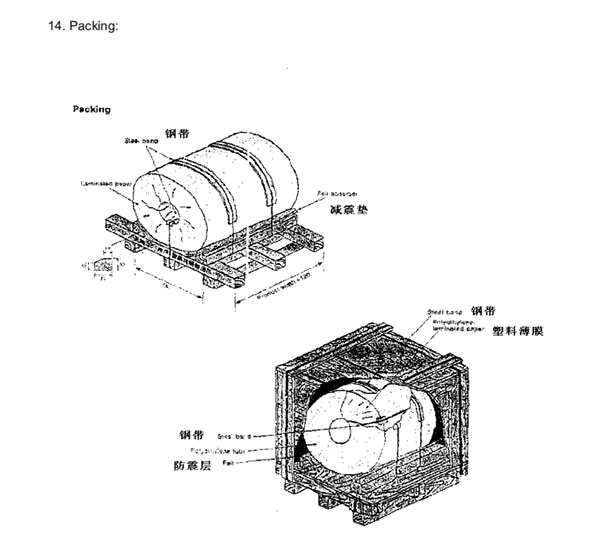

14. EMBALAJE

aleta de aluminio
